Switch 24 portas S5735-L24P4XE-A-V2-AC 2x 12GE 4x 10GE PoE+ - Huawei

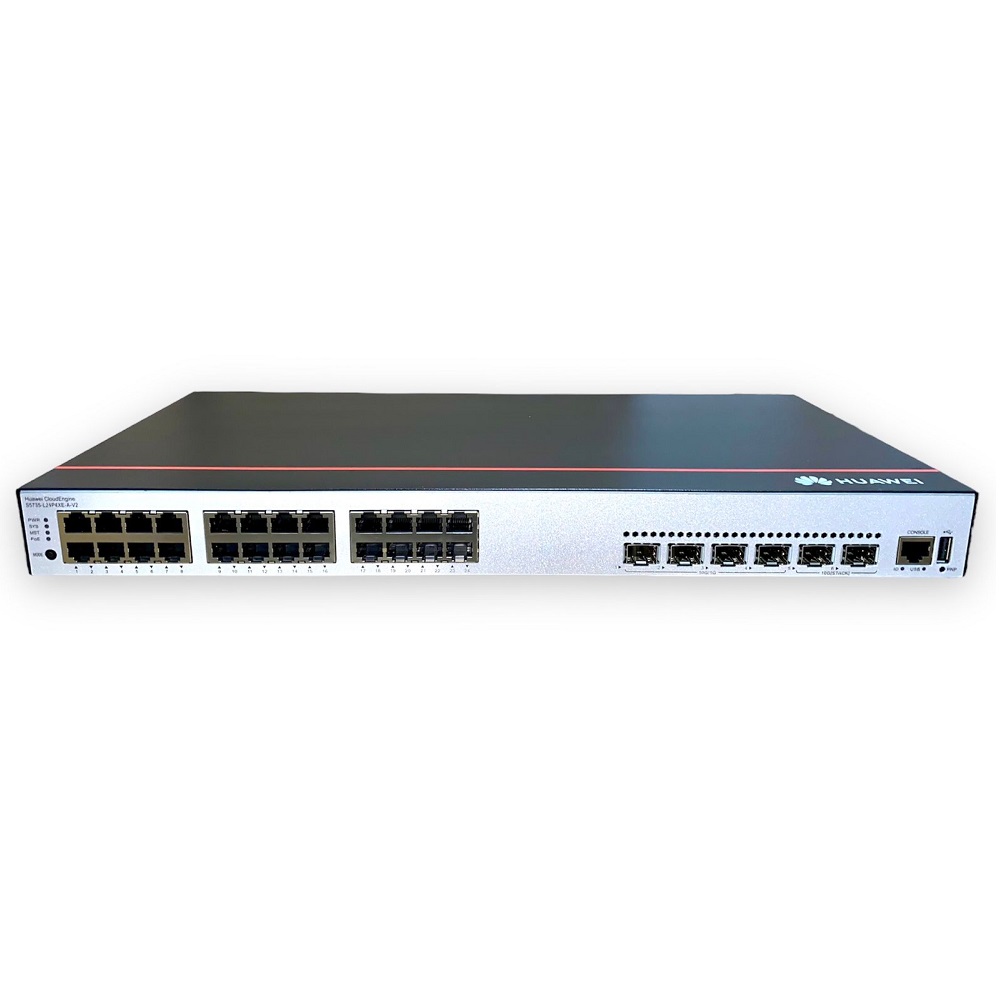

O Huawei CloudEngine S5735-L24P4XE-A-V2 é um switch gerenciável de Camada 3 projetado para atuar na camada de acesso de redes corporativas e campi empresariais, com foco em cenários que demandam alimentação PoE+ para dispositivos como telefones IP, access points e câmeras de segurança. O equipamento disponibiliza 24 portas 10/100/1000BASE-T com PoE+, quatro portas 10GE SFP+ para uplinks de fibra óptica e duas portas dedicadas de empilhamento com taxa de 12 Gbps, totalizando uma capacidade de comutação que varia conforme a fonte consultada, com valores reportados entre 176 Gbps e 336 Gbps .

A arquitetura de portas reflete um equilíbrio entre densidade de acesso e agregação de uplinks. As 24 portas Gigabit Ethernet RJ45 suportam o padrão IEEE 802.3af/at, com orçamento PoE total de 400 W, permitindo alimentar até 24 dispositivos sob 802.3af (15,4 W por porta) ou 13 dispositivos sob 802.3at (30 W por porta) . As quatro portas 10GE SFP+ operam com auto-sensing para 1000 Mbps, viabilizando uplinks de fibra óptica para switches de núcleo com flexibilidade de velocidade . As duas portas dedicadas de empilhamento suportam 12 Gbps por porta quando utilizados cabos SFP+ dedicados de 0,5 m ou 1,5 m, permitindo a virtualização de múltiplos switches em uma única entidade lógica para gestão simplificada e redundância .

O desempenho de comutação é especificado com taxa de encaminhamento que varia entre 132 Mpps e 171 Mpps conforme a fonte, com capacidade de comutação reportada em 176 Gbps ou 336 Gbps . A tabela de endereços MAC suporta 32.768 entradas e o switch aceita até 4.094 VLANs .

A funcionalidade de Camada 3 abrange roteamento estático, RIPv1/v2, RIPng, OSPF e OSPFv3, permitindo que o switch realize roteamento inter-VLAN e atue como elemento de agregação em topologias de campus de pequeno e médio porte . O suporte a VRRP viabiliza redundância de gateway, enquanto o iStack permite o empilhamento inteligente de múltiplas unidades para gestão unificada e aumento de portas e largura de banda .

A segurança abrange autenticação IEEE 802.1X, MAC e Portal, com entrega dinâmica de políticas de VLAN, QoS e ACL por usuário. O equipamento implementa mecanismos de defesa contra ataques DoS como SYN flood, Land, Smurf e ICMP flood, além de proteção contra ARP spoofing e ataques de DHCP falso. Recursos como DHCP Snooping e ARP learning estrito complementam a proteção da camada de acesso .

O gerenciamento suporta SNMPv1/v2c/v3, CLI, interface web, SSHv2.0, RMON e Telemetry para coleta de dados em tempo real. O provisionamento pode ser realizado via USB, facilitando implantações em larga escala sem necessidade de configuração manual .

O chassi metálico de 1U para rack possui dimensões de 442 × 220 × 43,6 mm e peso de 2,94 kg. O sistema de refrigeração utiliza dois ventiladores com ajuste inteligente de velocidade, operando com fluxo de ar lateral. O consumo máximo é de 59,15 W sem PoE e 500,33 W com carga PoE plena. A fonte de alimentação é interna AC, com entrada de 100–240 V AC, 50/60 Hz .

Especificações Técnicas

Hardware
Modelo: CloudEngine S5735-L24P4XE-A-V2
Formato: 1U rackmount
Portas fixas: 24 × 10/100/1000BASE-T RJ45 com PoE+; 4 × 10GE SFP+ (auto-sensing para 1000 Mbps); 2 × portas de empilhamento SFP+ 12GE
Porta de console: 1 × RJ45
Porta USB: 1 × USB 2.0 Type A
Alimentação: AC interna, 100–240 V AC, 50/60 Hz
Consumo máximo: 59,15 W (sem PoE); 500,33 W (com carga PoE plena, PoE: 400 W)
Ventiladores: 2 internos com velocidade inteligente
Dimensões (L × P × A): 442 × 220 × 43,6 mm
Peso: 2,94 kg (sem embalagem); 3,81 kg (com embalagem)
Redundância de fonte: Não suportada

Desempenho
Capacidade de comutação: 176 Gbps / 520 Gbps (algumas fontes indicam 336 Gbps)
Taxa de encaminhamento: 132 Mpps (algumas fontes indicam 171 Mpps)
Método de comutação: Store-and-forward
Tabela MAC: 32.768 entradas
VLANs: 4.094

PoE
Padrão: IEEE 802.3af/at (PoE+)
Portas PoE+: 24
Potência máxima por porta: 30 W (802.3at)
Orçamento PoE total: 400 W
Dispositivos sob 802.3af: 24
Dispositivos sob 802.3at: 13

Camada 2
VLANs: 4K
Voice VLAN, MUX VLAN
Atribuição VLAN: MAC, protocolo, sub-rede IP, política, porta
VLAN Mapping: 1:1 e N:1
Agregação de links: LACP
Spanning Tree: STP/RSTP/MSTP, SEP, ERPS (G.8032)

Camada 3
Roteamento: estático, RIPv1/v2, RIPng, OSPF, OSPFv3
VRRP
IPv6: suporte nativo

Multicast
PIM DM, PIM SM, PIM SSM
IGMP v1/v2/v3, IGMP Snooping com fast leave
Balanceamento de carga multicast por porta

QoS
8 filas por porta
Agendamento: WRR, DRR, SP, WRR+SP, DRR+SP
Re-marking 802.1p e DSCP
Filtragem L2–L4
Limitação de taxa por porta e por fila
Traffic shaping

Segurança
Autenticação: IEEE 802.1X, MAC, Portal, AAA (RADIUS, HWTACACS, NAC)
SSH v2.0, HTTPS
Proteção: DoS (SYN flood, Land, Smurf, ICMP flood), ARP spoofing, ICMP attack
Port isolation, port security, Sticky MAC
Binding IP/MAC/porta/VLAN
DHCP Snooping, DHCP Relay, DHCP Server, DHCP Client
DHCPv6 client, DHCPv6 relay

Gerenciamento
iStack (empilhamento inteligente)
SNMPv1/v2c/v3, RMON
CLI, Web UI, SSHv2.0
Telemetry
USB-based deployment
Virtual Cable Test
EEE (802.3az)
LLDP/LLDP-MED
Syslog com alertas classificados
Espelhamento de portas
iFIT

Ambientais
Temperatura operacional: -5 °C a +50 °C (0–1800 m de altitude)
Temperatura de armazenamento: -40 °C a +70 °C
Umidade relativa: 5% a 95% (sem condensação)
Altitude operacional: 0–5000 m

Certificações
Conforme especificações da série CloudEngine S5735-L-V2
