Switch Huawei S5735-L24T8J4XE-A-V2-AC 24 portas 4x 10GE SFP+ 8x 2.5G

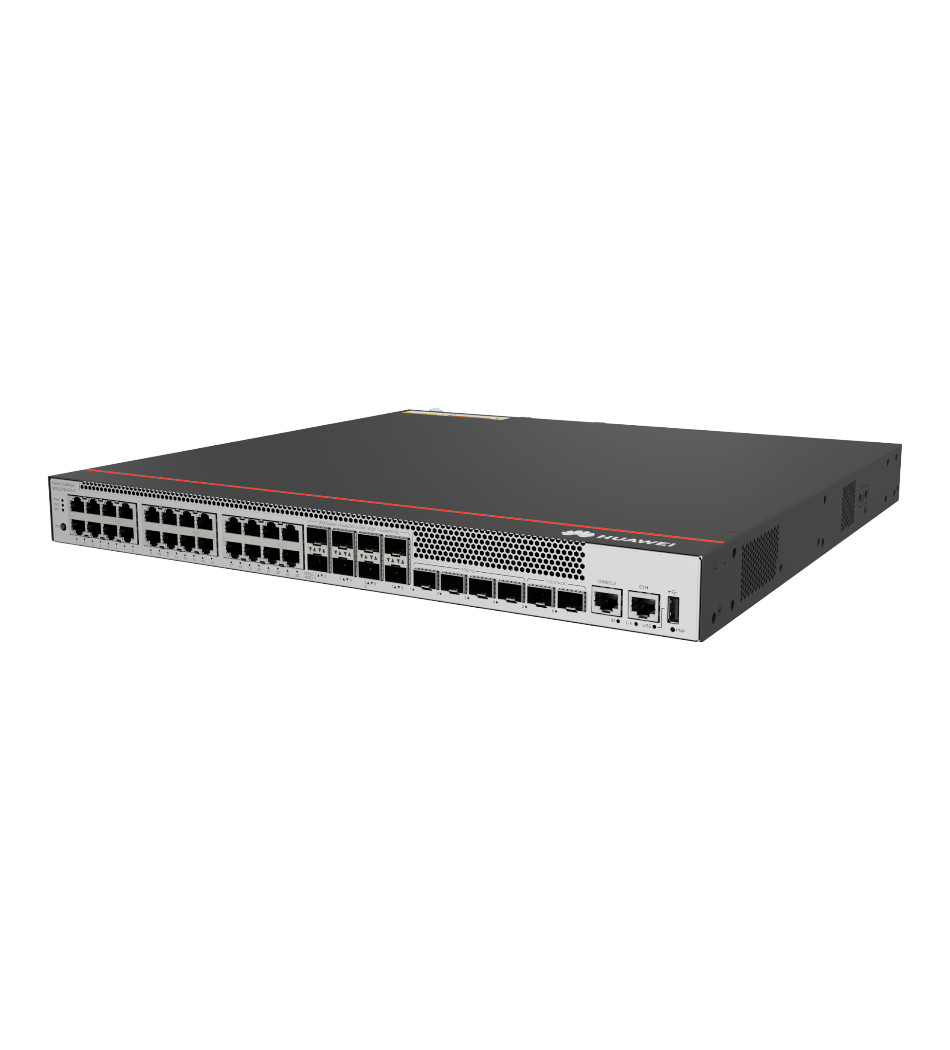

O Huawei CloudEngine S5735-L24T8J4XE-A-V2 é um switch gerenciável de Camada 3 projetado para atuar na camada de acesso de redes corporativas e campi empresariais, com foco em cenários que demandam conectividade multi-gigabit para dispositivos finais e uplinks de 10 GbE. O equipamento disponibiliza 24 portas 10/100/1000BASE-T, oito portas GE/2.5GE SFP (comutáveis para duas portas 10GE SFP+), quatro portas 10GE SFP+ e duas portas dedicadas de empilhamento com taxa de 12 Gbps .

A arquitetura de portas reflete um equilíbrio entre densidade de acesso e flexibilidade de agregação. As 24 portas Gigabit Ethernet RJ45 atendem dispositivos finais como estações de trabalho, access points e câmeras IP. As oito portas SFP operam em 100 Mbps, 1 Gbps ou 2.5 Gbps, permitindo a conexão de dispositivos de maior demanda sem a necessidade de substituição de cabeamento elétrico, enquanto a comutação para duas portas 10GE SFP+ amplia a flexibilidade de uplink . As quatro portas 10GE SFP+ dedicadas asseguram agregação de alta capacidade com switches de núcleo, e as duas portas de empilhamento de 12 Gbps viabilizam a virtualização de múltiplas unidades em uma única entidade lógica para gestão simplificada e redundância .

O desempenho de comutação é especificado com capacidade de 368 Gbps (expansível a 520 Gbps) e taxa de encaminhamento de 276 Mpps, conforme dados oficiais da Huawei . Fontes de revenda apresentam valores alternativos, como 176 Gbps e 132 Mpps, que podem refletir medições parciais ou variantes específicas .

A funcionalidade de Camada 3 abrange roteamento estático, RIPv1/v2, RIPng, OSPF e OSPFv3, permitindo que o switch realize roteamento inter-VLAN e atue como elemento de agregação em topologias de campus de pequeno e médio porte . O suporte a VRRP viabiliza redundância de gateway, enquanto o iStack permite o empilhamento inteligente de múltiplas unidades .

A segurança abrange autenticação IEEE 802.1X, MAC e Portal, com entrega dinâmica de políticas de VLAN, QoS e ACL por usuário. O equipamento implementa mecanismos de defesa contra ataques DoS, ARP e ICMP, além de port isolation, port security, Sticky MAC e binding IP/MAC/porta/VLAN . Recursos como DHCP Snooping e VLAN slicing complementam a proteção e a segmentação da camada de acesso .

O gerenciamento suporta SNMPv1/v2/v3, RMON, CLI, interface web, SSHv2.0, Netconf/YANG para automação e Telemetry para coleta de dados em tempo real com integração ao iMaster NCE-CampusInsight .

O chassi metálico de 1U para rack possui dimensões básicas de 43,6 × 442 × 420 mm (profundidade máxima de 446 mm com partes salientes) e peso de 4,13 kg sem embalagem. O sistema de refrigeração utiliza dois ventiladores internos com controle inteligente de velocidade, operando com fluxo de ar da esquerda e frente para exaustão à direita. O consumo típico é de 41,18 W e o máximo de 51,52 W. A fonte de alimentação é interna AC, com entrada de 100–240 V AC, 50/60 Hz . O nível de ruído é de 41,9 dB(A) em potência acústica e 29,9 dB(A) em pressão sonora à temperatura normal .

Especificações Técnicas

Hardware
Modelo: CloudEngine S5735-L24T8J4XE-A-V2
Formato: 1U rackmount, chassi metálico
Portas fixas: 24 × 10/100/1000BASE-T RJ45; 8 × GE/2.5GE SFP (comutáveis para 2 × 10GE SFP+); 4 × 10GE SFP+; 2 × portas de empilhamento 12GE
Porta de console: 1 × RJ45
Porta de gerenciamento: 1 × ETH RJ45
Porta USB: 1 × USB
Botões: MODE, PNP
Alimentação: AC interna, 100–240 V AC, 50/60 Hz (faixa: 90–264 V AC)
Consumo típico: 41,18 W
Consumo máximo: 51,52 W
Consumo estático: 22,26 W
Dissipação típica: 140,51 BTU/h
Dissipação máxima: 175,79 BTU/h
Ventiladores: 2 internos com velocidade inteligente
Dimensões básicas (L × P × A): 442 × 420 × 43,6 mm
Dimensões máximas (profundidade): 442 × 446 × 43,6 mm
Peso sem embalagem: 4,13 kg
Peso com embalagem: 6,58 kg
MTBF: 39,69 anos
Disponibilidade: > 0,99999

Desempenho
Capacidade de comutação: 368 Gbps / 520 Gbps
Taxa de encaminhamento: 276 Mpps
Método de comutação: Store-and-forward
Tabela MAC: 32K entradas
VLANs: 4.094

Camada 2
VLANs: 4K
Voice VLAN, MUX VLAN
Atribuição VLAN: MAC, protocolo, sub-rede IP, política, porta
VLAN Stacking, VLAN Mapping
LNP, VCMP, GVRP
Agregação de links: LACP
Spanning Tree: STP/RSTP/MSTP, SEP, ERPS (G.8032)

Camada 3
Roteamento: estático, RIPv1/v2, RIPng, OSPF, OSPFv3
VRRPv4, VRRPv6
FIB IPv4: até 4.096 entradas
FIB IPv6: até 1.024 entradas
IPv6: ND, PMTU, IPv6 Ping, IPv6 Tracert, IPv6 Telnet

Multicast
PIM DM, PIM SM, PIM SSM
IGMP v1/v2/v3, IGMP Snooping com fast leave
MLD Snooping
Balanceamento de carga multicast por porta

QoS
8 filas por porta
Agendamento: DRR, SP, DRR+SP
Re-marking 802.1p e DSCP
Filtragem L2–L4
Limitação de taxa por porta e por fila
Traffic shaping
VLAN slicing

Segurança
Autenticação: IEEE 802.1X, MAC, Portal, AAA (RADIUS, HWTACACS, NAC)
SSH v2.0, HTTPS
Proteção: DoS, ARP, ICMP
Port isolation, port security, Sticky MAC
Binding IP/MAC/porta/VLAN
DHCP Snooping, DHCP Relay, DHCP Server, DHCP Client
DHCPv6 client, DHCPv6 relay
Blacklist e whitelist
CPU protection

Gerenciamento
iStack (empilhamento inteligente)
SNMPv1/v2/v3, RMON
CLI, Web UI, SSHv2.0
Netconf/YANG
Telemetry
Virtual Cable Test
EEE (802.3az)
LLDP/LLDP-MED
Syslog com alertas classificados
Espelhamento de portas
iPCA, sFlow, NQA

Ambientais
Temperatura operacional: -5 °C a +50 °C (0–1800 m de altitude)
Temperatura de armazenamento: -40 °C a +70 °C
Umidade relativa: 5% a 95% (sem condensação)
Altitude operacional: 0–5000 m
Nível de proteção: IP20

Certificações
EMC, segurança e certificações de fabricação Huawei
