Switch 24 portas 1GE S5735-L24T4XE-D-V2-DC 2x 12GE 4x 10GE - Huawei

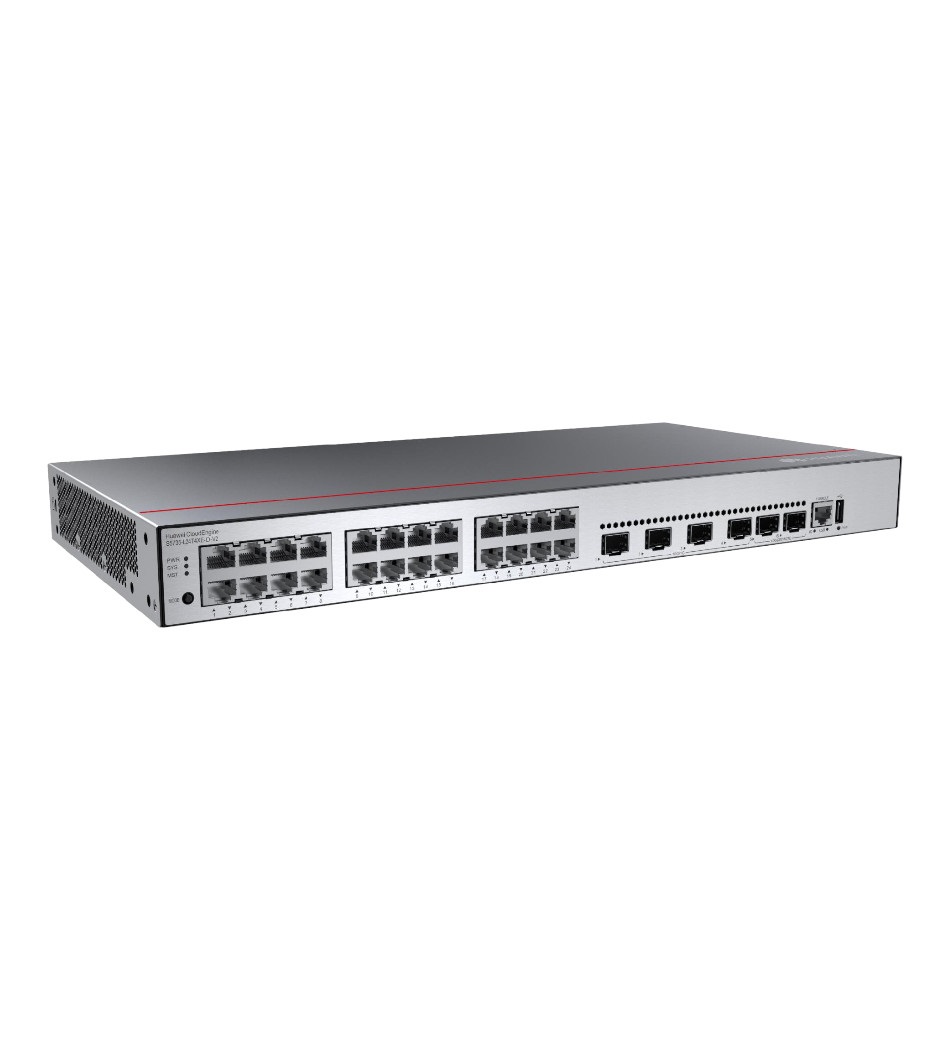

O Huawei CloudEngine S5735-L24T4XE-D-V2-DC é um switch gerenciável de Camada 3 projetado para atuar na camada de acesso de redes corporativas e campi empresariais, com foco em cenários que exigem alimentação DC e uplinks de 10 GbE. O equipamento disponibiliza 24 portas 10/100/1000BASE-T, quatro portas 10GE SFP+ e duas portas dedicadas de empilhamento com taxa de 12 Gbps, totalizando uma capacidade de comutação de 176 Gbps e taxa de encaminhamento de 132 Mpps .

A arquitetura de portas reflete um equilíbrio entre densidade de acesso e agregação de uplinks. As 24 portas Gigabit Ethernet RJ45 atendem dispositivos finais como estações de trabalho, access points e câmeras IP. As quatro portas 10GE SFP+ operam com auto-sensing para 1000 Mbps, viabilizando uplinks de fibra óptica para switches de núcleo com flexibilidade de velocidade . As duas portas dedicadas de empilhamento suportam 12 Gbps por porta quando utilizados cabos SFP+ dedicados, permitindo a virtualização de múltiplos switches em uma única entidade lógica para gestão simplificada e redundância .

A funcionalidade de Camada 3 abrange roteamento estático, RIPv1/v2, RIPng, OSPF e OSPFv3, permitindo que o switch realize roteamento inter-VLAN e atue como elemento de agregação em topologias de campus de pequeno e médio porte . O suporte a VRRP viabiliza redundância de gateway, enquanto o iStack permite o empilhamento inteligente de múltiplas unidades para gestão unificada e aumento de portas e largura de banda .

A segurança abrange autenticação IEEE 802.1X, MAC e Portal, com entrega dinâmica de políticas de VLAN, QoS e ACL por usuário. O equipamento implementa mecanismos de defesa contra ataques DoS, ARP e ICMP, além de port isolation, port security e Sticky MAC. Recursos como DHCP Snooping e binding IP/MAC/porta/VLAN complementam a proteção da camada de acesso .

O gerenciamento suporta SNMPv1/v2/v3, RMON, CLI, interface web, SSHv2.0 e Telemetry para coleta de dados em tempo real. O switch é compatível com Netconf/YANG para automação e gestão baseada em nuvem .

O chassi metálico de 1U para rack possui dimensões de 43,6 × 442 × 220 mm e peso de 2,32 kg sem embalagem. O sistema de refrigeração utiliza um ventilador com ajuste inteligente de velocidade, operando com fluxo de ar lateral. O consumo máximo é de aproximadamente 36,33 W e o consumo típico de 30,61 W . A fonte de alimentação é interna DC, com entrada nominal de -48 V DC a -60 V DC e faixa máxima de -38,4 V DC a -72 V DC . O nível de ruído é de 35 dB(A) em pressão sonora a temperatura normal .

Especificações Técnicas

Hardware
Modelo: CloudEngine S5735-L24T4XE-D-V2-DC
Formato: 1U rackmount
Portas fixas: 24 × 10/100/1000BASE-T RJ45; 4 × 10GE SFP+ (auto-sensing para 1000 Mbps); 2 × portas de empilhamento SFP+ 12GE
Porta de console: 1 × RJ45
Porta USB: 1 × USB 2.0 Type A
Alimentação: DC interna, entrada nominal de -48 V DC a -60 V DC; faixa máxima de -38,4 V DC a -72 V DC
Consumo máximo: 36,33 W
Consumo típico: 30,61 W
Ventiladores: 1 ventilador com velocidade inteligente
Dimensões (L × P × A): 442 × 220 × 43,6 mm
Peso sem embalagem: 2,32 kg
Peso com embalagem: 3,44 kg
Redundância de fonte: Não suportada

Desempenho
Capacidade de comutação: 176 Gbps / 520 Gbps
Taxa de encaminhamento: 132 Mpps
Método de comutação: Store-and-forward
Tabela MAC: 32.768 entradas
VLANs: 4.094

Camada 2
VLANs: 4K
Voice VLAN, MUX VLAN
Atribuição VLAN: MAC, protocolo, sub-rede IP, política, porta
VLAN Stacking, VLAN Mapping
Agregação de links: LACP
Spanning Tree: STP/RSTP/MSTP, SEP, ERPS (G.8032)
Proteção: BPDU, root, loop

Camada 3
Roteamento: estático, RIPv1/v2, RIPng, OSPF, OSPFv3
VRRP
FIB IPv4: até 4.096 entradas
FIB IPv6: até 1.024 entradas
IPv6: ND, PMTU, IPv6 Ping, IPv6 Tracert, IPv6 Telnet

Multicast
PIM DM, PIM SM, PIM SSM
IGMP v1/v2/v3, IGMP Snooping com fast leave
MLD Snooping
Balanceamento de carga multicast por porta

QoS
8 filas por porta
Agendamento: WRR, DRR, SP, WRR+SP, DRR+SP
Re-marking 802.1p e DSCP
Filtragem L2–L4
Limitação de taxa por porta e por fila
Traffic shaping

Segurança
Autenticação: IEEE 802.1X, MAC, Portal, AAA (RADIUS, HWTACACS, NAC)
SSH v2.0, HTTPS
Proteção: DoS, ARP, ICMP
Port isolation, port security, Sticky MAC
Binding IP/MAC/porta/VLAN
DHCP Snooping, DHCP Relay, DHCP Server, DHCP Client
DHCPv6 client, DHCPv6 relay
Blacklist e whitelist

Gerenciamento
iStack (empilhamento inteligente)
SNMPv1/v2/v3, RMON
CLI, Web UI, SSHv2.0
Telemetry
Netconf/YANG
Virtual Cable Test
EEE (802.3az)
LLDP/LLDP-MED
Syslog com alertas classificados
Espelhamento de portas
iPCA, sFlow, NQA

Ambientais
Temperatura operacional: -5 °C a +50 °C (0–1800 m de altitude)
Temperatura de armazenamento: -40 °C a +70 °C
Umidade relativa: 5% a 95% (sem condensação)
Altitude operacional: 0–5000 m

Certificações
Anatel: 03319-23-03257
