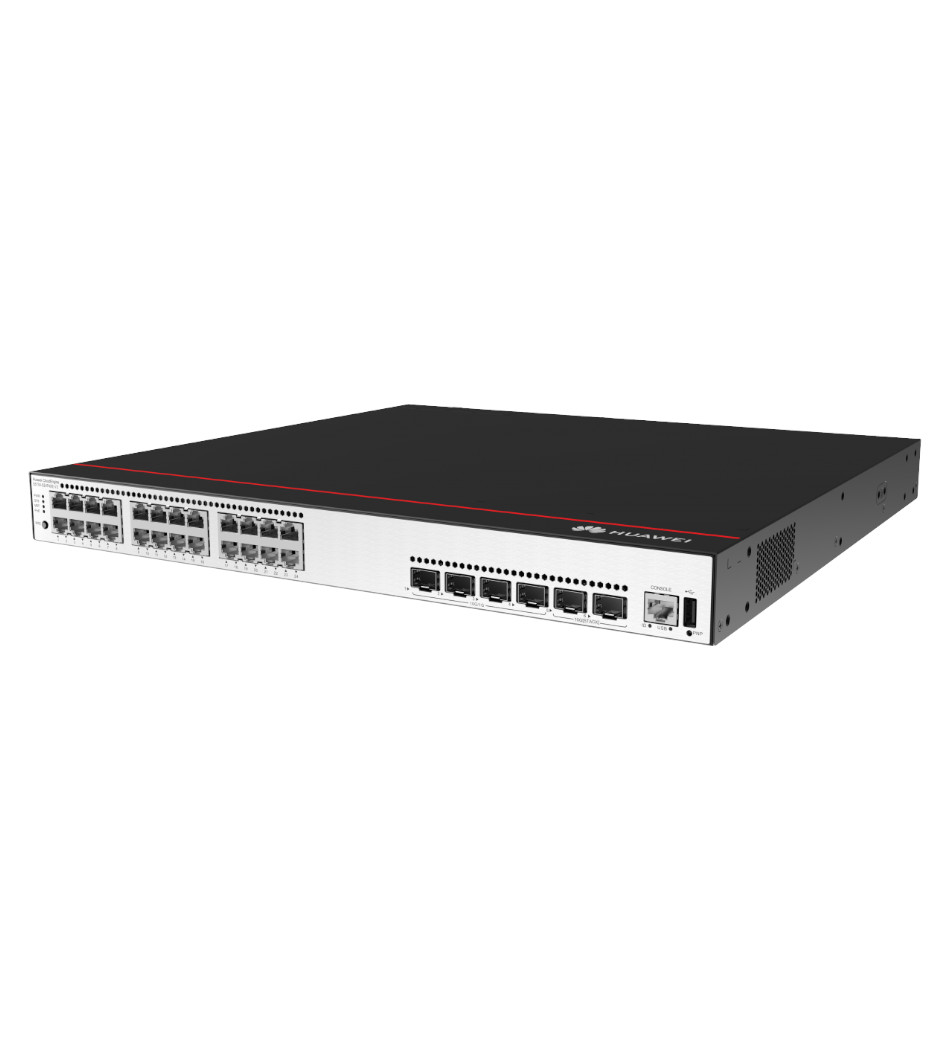

SWITCH 24 Portas 2x 12G+ 4x 10G SFP+ - S5735-S24P4XE-V2-AC - Huawei

O Huawei CloudEngine S5735-S24P4XE-V2 é um switch gerenciável de Camada 3 projetado para atuar na camada de acesso de redes corporativas e campi empresariais, com foco em cenários que demandam alimentação PoE+ para dispositivos como telefones IP, access points Wi-Fi 6 e câmeras de segurança. O equipamento disponibiliza 24 portas 10/100/1000BASE-T com PoE+, quatro portas 10GE SFP+ para uplinks de fibra óptica e duas portas dedicadas de empilhamento com taxa de 12 Gbps .

A arquitetura de portas reflete um equilíbrio entre densidade de acesso e agregação de uplinks. As 24 portas Gigabit Ethernet RJ45 suportam o padrão IEEE 802.3af/at, com orçamento PoE total que varia conforme a configuração de fontes instaladas. Com três slots para módulos de energia PoE hot-swappable, o switch suporta configuração N+1 de redundância, permitindo orçamentos de até 840 W com três módulos AC de 1000 W em 220 V, ou 774 W em 110 V . Cada porta fornece até 30 W sob 802.3at, viabilizando a alimentação de dispositivos de alta demanda sem cabeamento elétrico dedicado. As quatro portas 10GE SFP+ operam com auto-sensing para 1000 Mbps, permitindo uplinks de fibra óptica para switches de núcleo. As duas portas dedicadas de empilhamento suportam 12 Gbps por porta, viabilizando a virtualização de até 9 switches em uma única entidade lógica para gestão simplificada e redundância .

O desempenho de comutação alcança 176 Gbps por dispositivo, expansível a 520 Gbps em configuração de sistema, com taxa de encaminhamento de 132 Mpps, garantindo operação wire-speed em todas as portas simultaneamente . A tabela de endereços MAC suporta 32K entradas e o switch aceita até 4.094 VLANs, com suporte a Voice VLAN, MUX VLAN e atribuição de VLAN baseada em MAC, protocolo, sub-rede IP, política e porta .

A funcionalidade de Camada 3 abrange roteamento estático, RIPv1/v2, RIPng, OSPF, OSPFv3, ECMP, IS-IS, IS-ISv6, BGP e BGP4+, com suporte a VRRP e VRRP6 . O suporte a VRRP viabiliza redundância de gateway, enquanto o iStack permite o empilhamento inteligente de múltiplas unidades para gestão unificada e aumento de portas e largura de banda .

A segurança abrange autenticação IEEE 802.1X, MAC e Portal, com entrega dinâmica de políticas de VLAN, QoS e ACL por usuário. O equipamento implementa mecanismos de defesa contra ataques DoS, ARP e ICMP, além de port isolation, port security, Sticky MAC e binding IP/MAC/porta/VLAN. Recursos como DHCP Snooping, DHCP Relay e DHCP Server complementam a proteção da camada de acesso .

O gerenciamento suporta SNMPv1/v2/v3, RMON, CLI, interface web, SSHv2.0 e Telemetry para coleta de dados em tempo real com integração ao iMaster NCE-CampusInsight para identificação proativa de falhas de rede . O switch também suporta gerenciamento baseado em nuvem via iMaster NCE-Campus, com provisionamento zero-touch .

O chassi metálico de 1U para rack possui dimensões de 43,6 × 442 × 420 mm (dimensões básicas) e peso de aproximadamente 7,4 kg. O sistema de refrigeração utiliza dois ventiladores internos com controle inteligente de velocidade, operando com fluxo de ar da esquerda, direita e frente para exaustão traseira. O consumo máximo é de 87,51 W sem PoE e 1023,22 W com carga PoE plena de 840 W . A alimentação aceita entrada AC de 100-240 V, entrada HVDC de 240 V e entrada DC de -48 a -60 V, com faixa máxima de operação de 90-290 V AC .

Especificações Técnicas

Hardware
Modelo: CloudEngine S5735-S24P4XE-V2
Formato: 1U rackmount, chassi metálico
Portas fixas: 24 × 10/100/1000BASE-T RJ45 com PoE+; 4 × 10GE SFP+ (auto-sensing para 1000 Mbps); 2 × portas de empilhamento dedicadas 12GE
Porta de console: 1 × RJ45
Porta USB: 1 × USB 2.0
Slots de fonte: 3 (redundância N+1, hot-swappable, AC e DC mistos permitidos)
Ventiladores: 2 internos com velocidade inteligente
Dimensões básicas (L × P × A): 442 × 420 × 43,6 mm
Peso (com embalagem): 7,74 kg

Desempenho
Capacidade de comutação: 176 Gbps (dispositivo) / 520 Gbps (sistema)
Taxa de encaminhamento: 132 Mpps
Método de comutação: Store-and-forward
Tabela MAC: 32K entradas
VLANs: 4.094
Buffer de pacotes: 1,5 MB

PoE
Padrão: IEEE 802.3af/at (PoE+)
Portas PoE+: 24
Potência máxima por porta: 30 W (802.3at)
Orçamento PoE total: até 840 W (3 × 1000 W AC @ 220 V); 774 W (3 × 1000 W AC @ 110 V)

Camada 2
VLANs: 4.094
Voice VLAN, MUX VLAN
Atribuição VLAN: MAC, protocolo, sub-rede IP, política, porta
QinQ e QinQ flexível
Agregação de links: LACP
Spanning Tree: STP/RSTP/MSTP, SEP, ERPS (G.8032)
Interoperabilidade: VBST (com PVST/PVST+/RPVST), LNP (similar a DTP)

Camada 3
Roteamento: estático, RIPv1/v2, RIPng, OSPF, OSPFv3, ECMP, IS-IS, IS-ISv6, BGP, BGP4+
VRRP, VRRP6
FIB IPv4: até 1.024 entradas
FIB IPv6: até 512 entradas
IPv6: suporte nativo

Multicast
PIM DM, PIM SM, PIM SSM
IGMP v1/v2/v3, IGMP Snooping com fast leave
Balanceamento de carga multicast por porta

QoS
8 filas por porta
Agendamento: DRR, SP, DRR+SP
Re-marking 802.1p e DSCP
Filtragem L2–L4
Limitação de taxa por porta e por fila
Traffic shaping

Segurança
Autenticação: IEEE 802.1X, MAC, Portal, AAA (RADIUS, HWTACACS, NAC)
SSH v2.0, HTTPS
Proteção: DoS, ARP, ICMP
Port isolation, port security, Sticky MAC
Binding IP/MAC/porta/VLAN
DHCP Snooping, DHCP Relay, DHCP Server, DHCP Client
DHCPv6 client, DHCPv6 relay
Blacklist e whitelist
CPU protection

Gerenciamento
iStack (empilhamento inteligente, até 9 unidades)
SNMPv1/v2c/v3, RMON
CLI, Web UI, SSHv2.0
Telemetry
iMaster NCE-Campus (gerenciamento em nuvem)
Virtual Cable Test
EEE (802.3az)
LLDP/LLDP-MED
Syslog com alertas classificados
Espelhamento de portas
iFIT, sFlow, NQA

Alimentação
Entrada AC: 100–130 V AC / 200–240 V AC, 50/60 Hz
Entrada HVDC: 240 V DC
Entrada DC: -48 a -60 V DC
Faixa máxima AC: 90–290 V AC, 45–65 Hz
Módulos: 600 W AC PoE, 1000 W AC PoE, 1000 W DC PoE
Consumo máximo sem PoE: 87,51 W
Consumo máximo com PoE: 1023,22 W (PoE: 840 W)

Ambientais
Temperatura operacional: -5 °C a +50 °C (0–1800 m de altitude)
Temperatura de armazenamento: -40 °C a +70 °C
Umidade relativa: 5% a 95% (sem condensação)
Altitude operacional: 0–5000 m

Certificações
Anatel: 039412303257
