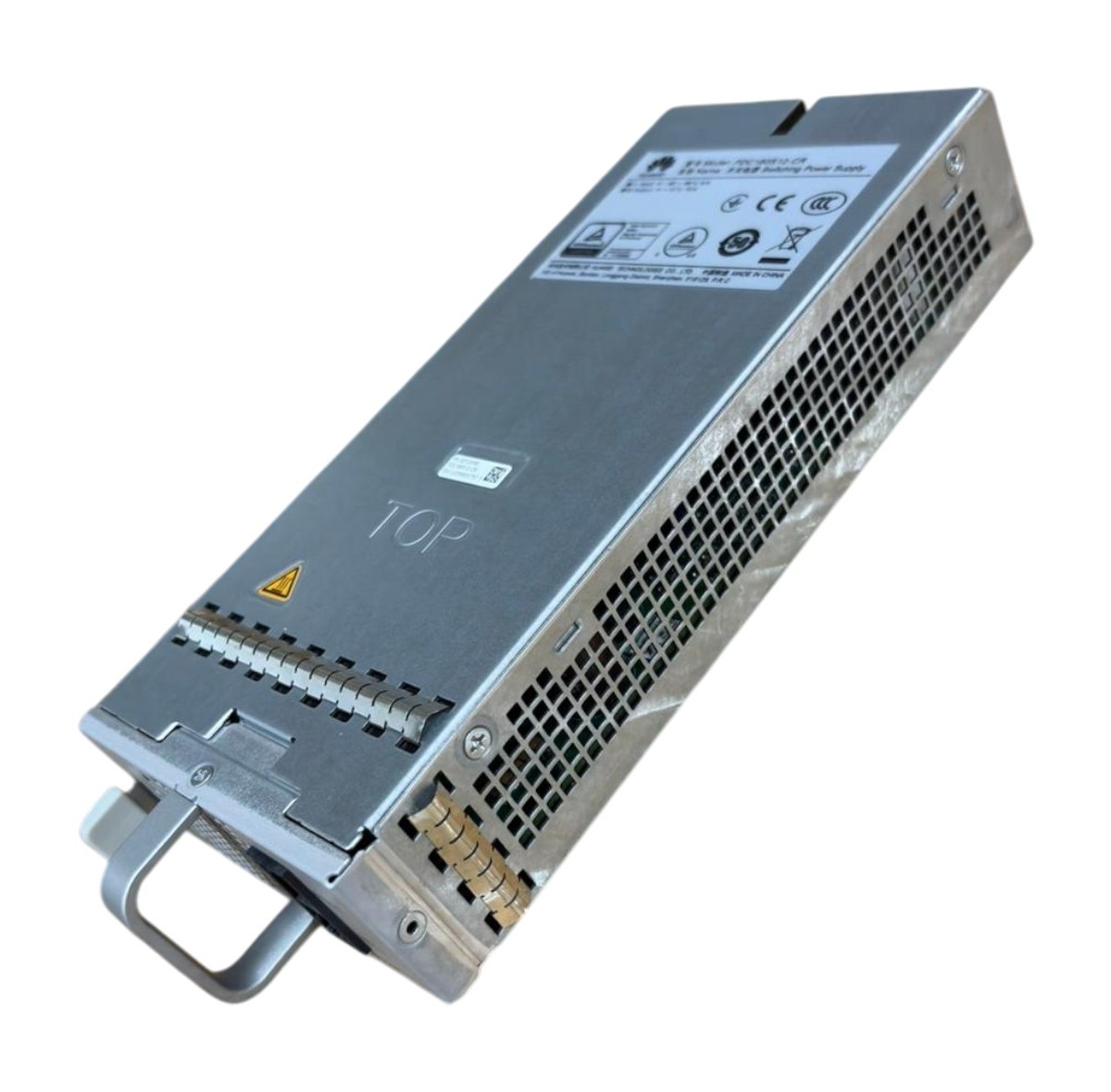

Fonte de alimentação para switches Huawei série S5731 180W DC PDC180S12-CR

Esta fonte de alimentação por corrente contínua (DC) da Huawei, projetado especificamente para as séries de switches CloudEngine S5731, S5731-H, S5731-S e S5731S-S. Com potência nominal de 180 W, é um componente fundamental para garantir a operação estável desses equipamentos de rede.

### Especificações Elétricas

A alimentação do módulo é single feed, ou seja, possui uma única entrada de energia. Sua tensão nominal de entrada está na faixa de -48 V DC a -60 V DC, operando de forma segura dentro de uma faixa mais ampla, de -38.4 V DC a -72 V DC. A corrente máxima de entrada é de 6 A.

Na saída, o módulo fornece uma tensão estável de 12 V DC, com uma corrente nominal de 15 A, resultando na potência máxima de 180 W. Para dissipar o calor gerado durante a operação, o PDC180S12-CR utiliza o princípio de convecção natural, sendo um módulo totalmente passivo, ou seja, não possui ventiladores internos (fanless).

### Especificações Físicas e Mecânicas

As dimensões físicas do módulo, sem a embalagem, são de 40 mm de altura, 90 mm de largura e 215 mm de profundidade. Seu peso é de 0.62 kg. O painel frontal do módulo é composto pelos seguintes elementos: uma trava para fixação no chassi, um LED indicador de status, uma abertura para ventilação, uma alça para manuseio e o conector de energia DC.

### Mecanismos de Proteção e Funcionalidades

O PDC180S12-CR incorpora um conjunto abrangente de proteções para garantir a integridade do switch e do próprio módulo em diversas condições anormais:

*   **Proteção contra Subtensão na Entrada (Input Undervoltage Protection)**: Quando a tensão de entrada cai abaixo do limite seguro, o módulo interrompe o fornecimento de energia. A operação normal é retomada automaticamente assim que a tensão retorna à faixa especificada.
*   **Proteção contra Sobrecorrente na Entrada (Input Overcurrent Protection)**: Se a corrente de entrada ultrapassar o limite, o módulo para de fornecer energia e não reinicia automaticamente, mesmo que a corrente se normalize, exigindo uma intervenção.
*   **Proteção contra Sobretensão na Saída (Output Overvoltage Protection)**: Em caso de sobretensão na saída, o módulo passa a fornecer energia de forma intermitente. Quando a tensão se normaliza, a alimentação é retomada automaticamente.
*   **Proteção contra Sobrecorrente na Saída (Output Overcurrent Protection)**: Similar à proteção de sobretensão, o módulo opera de forma intermitente até que a corrente de saída retorne aos níveis aceitáveis.
*   **Proteção contra Curto-circuito na Saída (Output Short-circuit Protection)**: Ao detectar um curto-circuito, o módulo também passa a operar de forma intermitente, retomando a alimentação normal assim que a falha for eliminada.
*   **Proteção contra Sobretemperatura (Overtemperature Protection)**: Se a temperatura interna do módulo exceder um limite crítico, o fornecimento de energia é interrompido. A operação normal é restabelecida automaticamente após a temperatura retornar a níveis seguros.

Além das proteções, o módulo suporta a funcionalidade de **hot-swap**, permitindo que seja substituído ou inserido em um switch em operação sem a necessidade de desligar o equipamento.

### Compatibilidade e Modelos Suportados

O módulo é compatível com uma ampla gama de switches, com a versão de software de suporte inicial (V200R020C00 ou posterior) variando conforme o modelo. Entre os modelos suportados, estão:

*   **S5731-H**: S5731-H24T4XC, S5731-H48T4XC, S5731-H48T4XC-B.
*   **S5731-S**: S5731-S24T4X, S5731-S32ST4X, S5731-S48S4X, S5731-S48T4X.
*   **S5731S-S**: S5731S-S24T4X-A, S5731S-S32ST4X-A, S5731S-S48S4X-A, S5731S-S48T4X-A.

### Indicador LED e Certificações

O módulo possui um único LED indicador, denominado STAT, que fornece informações sobre seu status operacional:

*   **Apagado**: Indica anormalidade na entrada ou saída de energia (ex.: sem alimentação, subtensão, sobretemperatura).
*   **Verde fixo**: Sinaliza que o módulo está funcionando normalmente.
*   **Verde piscando**: Informa que a potência de saída está fora da faixa especificada, indicando situações como sobretensão, sobrecorrente ou curto-circuito.

Como atestado de sua conformidade com rigorosos padrões de segurança, o PDC180S12-CR possui a certificação IEC 62368-1:2018.

### Conclusão

O módulo de alimentação PDC180S12-CR é um componente de energia robusto e especializado da Huawei, que combina alta eficiência com um conjunto completo de mecanismos de proteção. Sua operação silenciosa, por meio de resfriamento passivo, aliada à capacidade de hot-swap, o torna uma solução confiável e de fácil manutenção para alimentar os switches da série S5731 em ambientes de redes corporativas e data centers.
