Adaptador Usb Pcan - IPEH-002022 - PEAK-SYSTEM TECHNIK
-
R$ 4.399,12
-
- 1x de R$ 4.999,00 sem juros
- 2x de R$ 2.499,50 sem juros
- 3x de R$ 1.666,33 sem juros
- 4x de R$ 1.249,75 sem juros
- 5x de R$ 999,80 sem juros
- 6x de R$ 833,16 sem juros
- 7x de R$ 714,14 sem juros
- 8x de R$ 624,87 sem juros
- 9x de R$ 555,44 sem juros
- 10x de R$ 499,90 sem juros
- 11x de R$ 454,45 sem juros
- 12x de R$ 416,58 sem juros
-
R$ 4.399,12

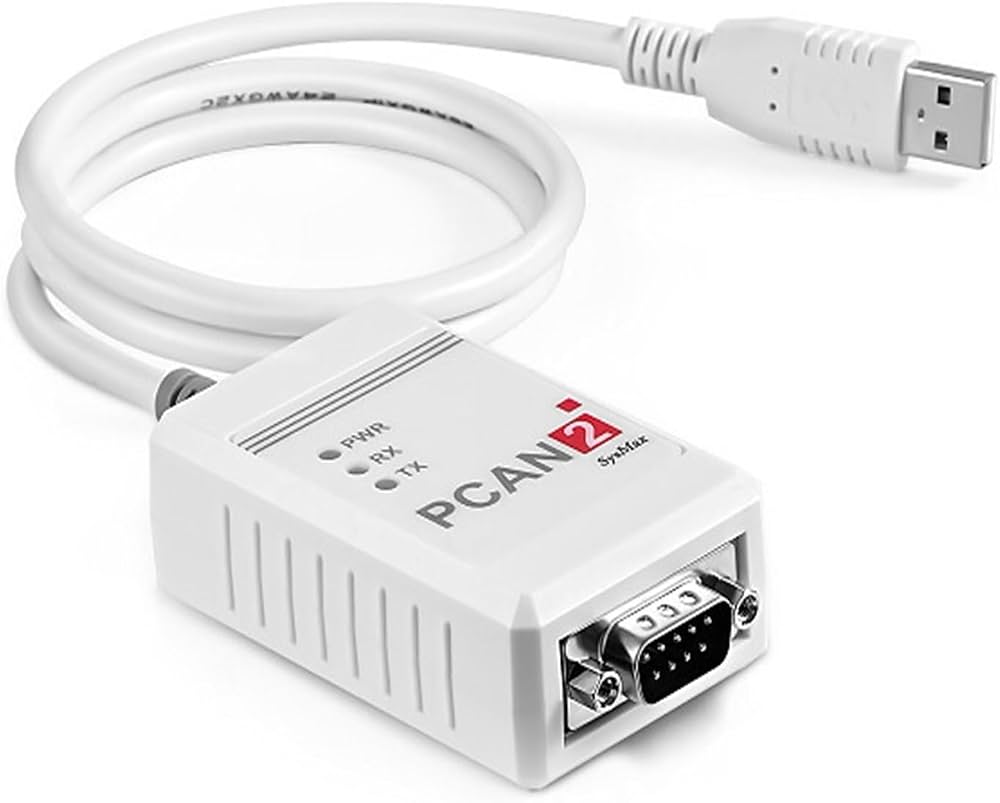

O PCAN-USB (IPEH-002022) é um adaptador de interface CAN para porta USB, fabricado pela PEAK-System Technik. A versão é a variante com isolação galvânica, que garante separação elétrica de até 500 V entre o lado do PC e o lado do barramento CAN .
O dispositivo permite conectar um computador a redes CAN para monitoramento, análise, simulação e diagnóstico. Sua construção em invólucro plástico compacto é adequada para aplicações móveis e de campo . O adaptador é compatível com USB 1.1, 2.0 e 3.0 em modo full-speed, e a alimentação é fornecida inteiramente pelo próprio barramento USB .
A camada física opera em High-Speed CAN conforme ISO 11898-2, com taxas de bits configuráveis de 5 kbit/s até 1 Mbit/s. O controlador CAN é o NXP SJA1000 com clock de 16 MHz, e o transceptor é o NXP PCA82C251 . A resolução do timestamp é de aproximadamente 42 microssegundos . O dispositivo é compatível com as especificações CAN 2.0A (identificadores de 11 bits) e CAN 2.0B (identificadores de 29 bits) .
A conexão ao barramento CAN é feita através de um conector D-Sub de 9 pinos, com pinagem em conformidade com o padrão CiA 106. A terminação de 120 ohms pode ser ativada por meio de jumpers de solda, assim como uma alimentação de 5 V no pino 1 ou 9 do conector D-Sub para alimentar conversores de barramento externos. Na versão opto-acoplada, a corrente disponível para essa alimentação é limitada a 50 mA .
O pacote inclui o monitor de barramento PCAN-View para Windows e a interface de programação PCAN-Basic, que fornece APIs para desenvolvimento de aplicações em linguagens como C++, C#, Delphi, VB.NET, Java e Python . Drivers estão disponíveis para Windows 10 e 11 (x64/ARM64) e Linux .
Especificações Técnicas
Geral
Modelo: PCAN-USB opto-decoupled
Código do artigo: IPEH-002022
Tipo: Adaptador de interface CAN para USB, com isolação galvânica
Protocolo e Desempenho
Protocolo CAN: ISO 11898-1 (Camada 2)
Camada física: ISO 11898-2 (High-Speed CAN)
Especificações compatíveis: CAN 2.0A (11-bit ID) e CAN 2.0B (29-bit ID)
Taxa de bits: 5 kbit/s a 1 Mbit/s
Resolução de timestamp: aproximadamente 42 µs
Isolação e Alimentação
Isolação galvânica: até 500 V (entre PC e lado CAN)
Alimentação: via USB (5 V DC, máx. 200 mA)
Saída de 5 V no D-Sub: máx. 50 mA (pinos 1 e 9, ativável por jumper)
Hardware
Controlador CAN: NXP SJA1000 (clock de 16 MHz)
Transceptor CAN: NXP PCA82C251
Conector CAN: D-Sub de 9 pinos (CiA 106)
Terminação de barramento: 120 Ω, ativável por jumper de solda
Dimensões e Ambientais
Dimensões (sem cabo): 87 × 43 × 22 mm
Comprimento do cabo: aproximadamente 0,75 m
Peso (com cabo): 83 g
Temperatura de operação: -40 °C a +85 °C
Umidade relativa: 15% a 90% (sem condensação)
Grau de proteção: IP20
Conformidade
RoHS: EU 2011/65/EU + 2015/863/EU
EMC: EU 2014/30/EU
Conteúdo da Embalagem
Adaptador PCAN-USB opto-decoupled
Drivers para Windows e Linux
PCAN-View (monitor CAN)
PCAN-Basic (API de programação)
Manual em PDF
