Adaptador Usb Pcan - IPEH-002021 - PEAK-SYSTEM TECHNIK
-
R$ 2.807,20
-
- 1x de R$ 3.190,00 sem juros
- 2x de R$ 1.595,00 sem juros
- 3x de R$ 1.063,33 sem juros
- 4x de R$ 797,50 sem juros
- 5x de R$ 638,00 sem juros
- 6x de R$ 531,66 sem juros
- 7x de R$ 455,71 sem juros
- 8x de R$ 398,75 sem juros
- 9x de R$ 354,44 sem juros
- 10x de R$ 319,00 sem juros
- 11x de R$ 290,00 sem juros
- 12x de R$ 265,83 sem juros
-
R$ 2.807,20

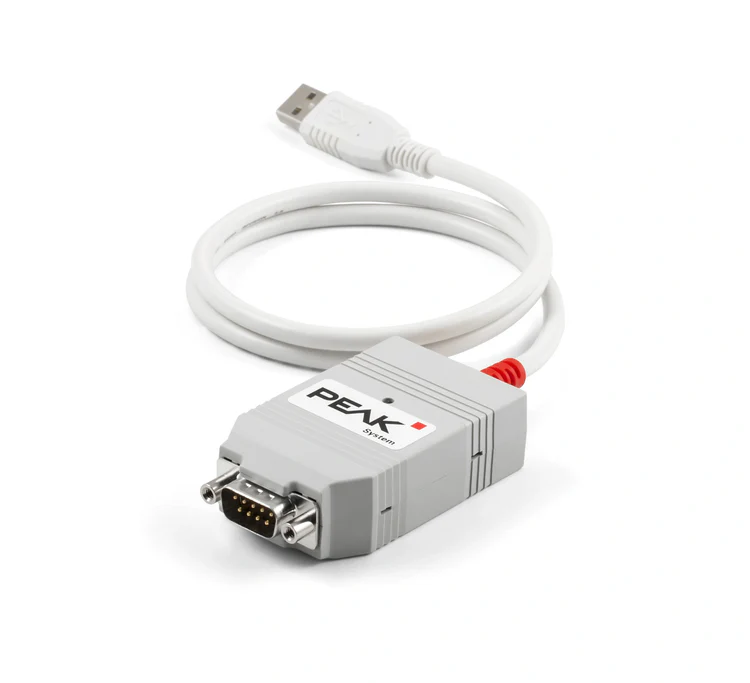

O PCAN-USB Adapter IPEH-002021 é uma interface compacta que conecta redes CAN (Controller Area Network) a um computador pessoal através de uma porta USB. Desenvolvido pela PEAK-System Technik, este adaptador é uma ferramenta profissional para monitoramento, diagnóstico e desenvolvimento de sistemas CAN em setores como automotivo, industrial e médico.
### Arquitetura de Hardware e Conectividade
O núcleo do hardware do PCAN-USB é composto por dois componentes principais da NXP: o controlador CAN SJA1000, operando a uma frequência de clock de 16 MHz, e o transceptor PCA82C251. Esta combinação garante a conformidade com as especificações CAN 2.0A (11-bit ID) e 2.0B (29-bit ID). A conexão com a rede CAN é feita através de um conector D-Sub de 9 pinos, seguindo o padrão CiA 102 ou 106, onde os pinos críticos são: CAN-H (pino 7), CAN-L (pino 2) e GND (pino 3). A interface suporta uma ampla gama de taxas de transferência, de 5 kbit/s até 1 Mbit/s. A alimentação é fornecida exclusivamente pelo barramento USB, com consumo máximo de 200mA, eliminando a necessidade de fontes de energia externas.
### Características Técnicas e Funcionalidades
O dispositivo opera em modo Full-Speed e é compatível com portas USB 1.1, 2.0 e 3.0. A resolução do carimbo de data e hora (time stamp) para as mensagens CAN é de aproximadamente 42 µs. Através de jumpers de solda no circuito impresso, é possível ativar duas funcionalidades importantes: uma terminação de barramento CAN de 120 Ohms e uma fonte de alimentação de 5 Volts para o conector D-Sub, útil para acionar acessórios como um PCAN-Optoadapter. O invólucro de plástico possui classificação de proteção IP20, e o adaptador foi projetado para operar em uma extensa faixa de temperatura de -40 °C a +85 °C.
### Suporte de Software e Aplicações
O pacote inclui drivers para Windows e Linux, sendo suportadas as versões Windows 11 e 10. O software PCAN-View para Windows é fornecido para monitoramento, transmissão e gravação de mensagens CAN em tempo real. Para desenvolvedores, a API principal PCAN-Basic está disponível para Windows e Linux, permitindo a criação de aplicações personalizadas em diversas linguagens de programação. Adicionalmente, a PEAK oferece um conjunto de APIs especializadas para protocolos setoriais, como CCP, XCP, ISO-TP (ISO 15765-2), UDS (ISO 14229-1) e OBD-2.
O PCAN-USB Adapter IPEH-002021 é uma solução robusta e confiável para engenheiros e técnicos que necessitam de uma conexão direta e eficiente entre um PC e uma rede CAN. Sua combinação de hardware consolidado, suporte a uma ampla gama de sistemas operacionais e ferramentas de software integradas o tornam adequado para uma variedade de tarefas, desde a simples inspeção do barramento até o desenvolvimento de softwares de diagnóstico complexos. Para ambientes com ruído eléctrico significativo ou diferenças de potencial perigosas, a PEAK-System oferece a versão IPEH-002022, que inclui isolamento galvânico de até 500 V entre o PC e o lado CAN.
