Mellanox ConnectX-6 100GBE Dual-Port 2x QSFP56 PCI-Express Crypto Enabled

A Placa adaptadora Mellanox MCX623106AE-CDAT, é um adaptador de rede de alto desempenho da família ConnectX®-6 Dx, projetado para atender às demandas de data centers modernos, ambientes de computação de alto desempenho (HPC), inteligência artificial (IA) e infraestruturas de nuvem . Trata-se de uma solução SmartNIC que integra recursos avançados de aceleração de hardware e segurança, visando reduzir a sobrecarga da CPU e otimizar o processamento de pacotes .

**Especificações Técnicas Fundamentais**

O adaptador é construído em torno do controlador Mellanox Technologies MT2892 (ConnectX-6 Dx) e oferece conectividade de alta largura de banda através de sua interface de host PCI Express (PCIe) 4.0 x16. Esta interface opera a uma taxa de transferência de 16.0 GT/s por linha, sendo retrocompatível com gerações anteriores como PCIe 3.0, garantindo ampla largura de banda para suportar o tráfego de rede full-duplex .

Em termos de conectividade de rede, a placa disponibiliza duas portas QSFP56. Estas portas suportam uma variedade de velocidades Ethernet, incluindo 100GbE, 50GbE, 40GbE, 25GbE, 10GbE e 1GbE, proporcionando flexibilidade para integração em diferentes infraestruturas . Coletivamente, as duas portas oferecem uma taxa de transferência agregada de até 200Gbps . O adaptador é compatível com uma ampla gama de cabos e transceptores, como cabos de cobre passivos (DAC) e ativos (AOC), bem como transceptores ópticos QSFP28 e QSFP56 .

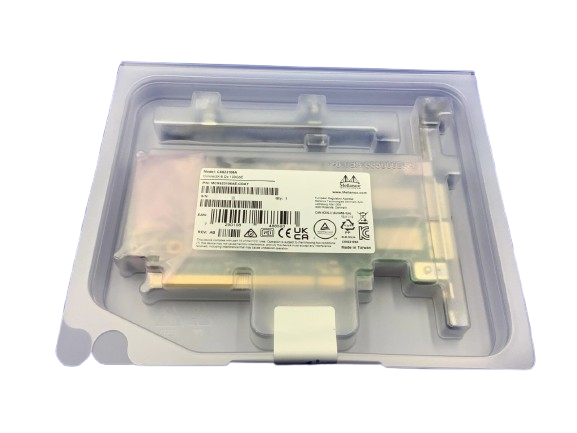

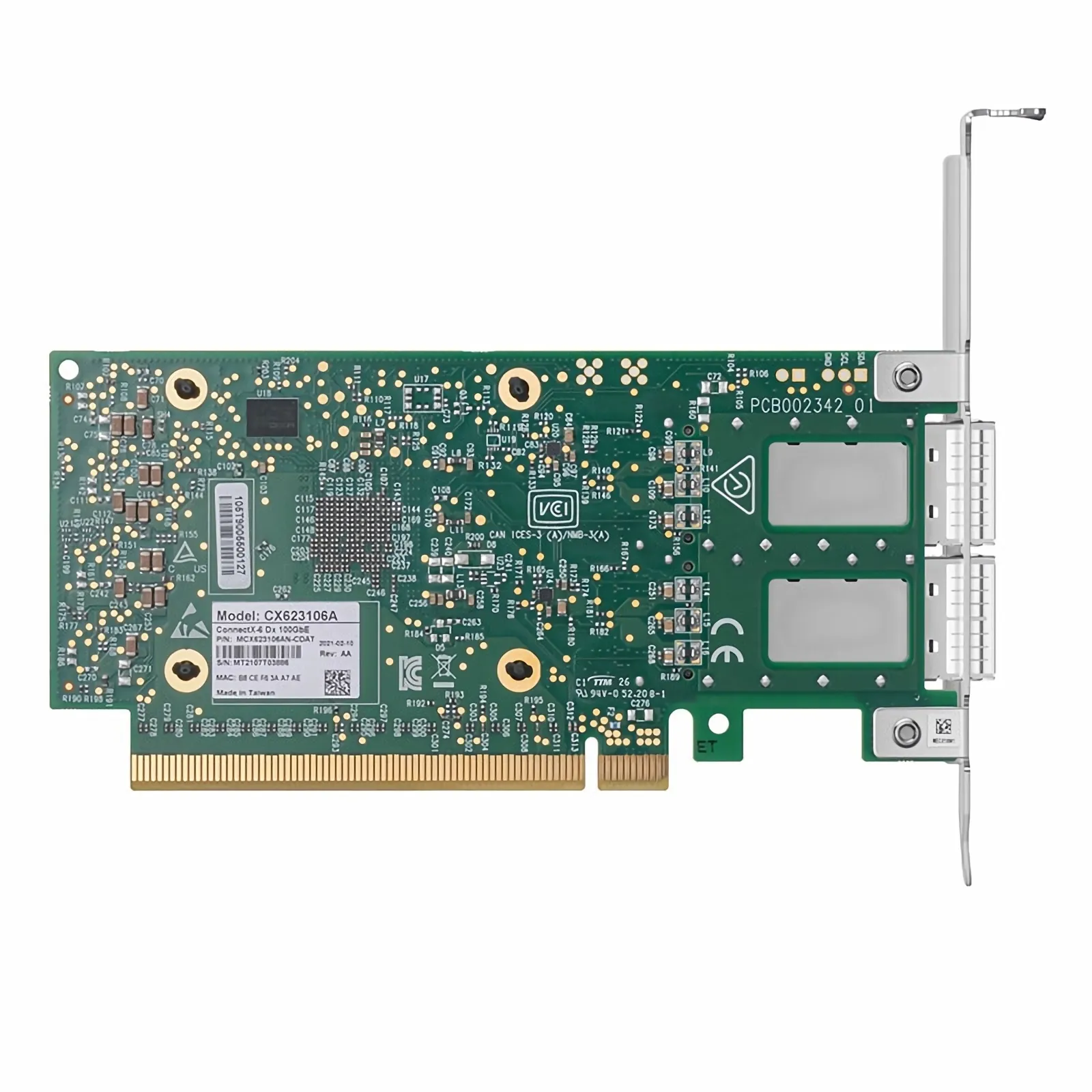

Fisicamente, o dispositivo é fornecido no formato PCIe HHHL (Half-Height, Half-Length), com dimensões de aproximadamente 142,00 mm x 68,90 mm . O pacote padrão inclui um suporte (bracket) de perfil completo (tall/full-height), sendo compatível com a instalação em servidores que requerem suporte de perfil reduzido (low-profile) mediante troca do bracket . Sua faixa de temperatura operacional é de 0 a 55 °C .

**Recursos Avançados e Aceleração**

Um dos principais diferenciais da placa MCX623106AE-CDAT é o suporte a RDMA (Remote Direct Memory Access) sobre Ethernet Convergente, especificamente RoCE (RDMA over Converged Ethernet) nas versões v1 e v2. Esta tecnologia permite a transferência direta de dados entre a memória de servidores sem envolvimento da CPU, reduzindo drasticamente a latência e a sobrecarga do processador, essencial para aplicações HPC e armazenamento .

No âmbito da virtualização e processamento de pacotes, o adaptador incorpora a tecnologia ASAP² (Accelerated Switching and Packet Processing). Esta tecnologia permite o offload de switches e roteadores virtuais (vSwitch/vRouter) diretamente para o hardware da placa, liberando núcleos da CPU e proporcionando um aumento significativo no desempenho. O suporte a SR-IOV (Single Root I/O Virtualization) e VirtIO em hardware complementa este ecossistema, permitindo a criação de até 8 milhões de regras de fluxo para ambientes virtualizados em larga escala .

Para aplicações de armazenamento, a placa oferece aceleração para NVMe-oF (NVMe over Fabrics), atuando tanto como iniciador quanto como target. Este offload reduz a latência e melhora a eficiência no acesso a storage over fabric. Adicionalmente, suporta protocolos como iSER, NFSoRDMA e SMB Direct, e inclui offload para assinaturas de dados T-10 Dif (Data Integrity Field) .

**Segurança Integrada em Hardware**

A variante "-CDAT" do modelo MCX623106 indica a inclusão de um motor de criptografia dedicado em hardware . Este recurso possibilita a aceleração inline de criptografia e descriptografia para protocolos de segurança de dados em movimento, como IPsec e TLS, sem degradação de desempenho. Para dados em repouso, oferece offload para criptografia de nível de bloco AES-XTS. Complementando a postura de segurança, o adaptador conta com um hardware Root of Trust (RoT) que viabiliza o Secure Boot e atualizações de firmware seguras, baseadas em criptografia RSA, protegendo contra firmware malicioso e clonagem .

**Desempenho e Software**

O adaptador é capaz de sustentar uma taxa de processamento de mensagens de até 148 milhões de pacotes por segundo (Mpps) com DPDK, graças aos seus extensos recursos de offload de rede, como LSO, LRO, checksum offload e Receive Side Scaling (RSS) . Possui amplo suporte a sistemas operacionais e ambientes de hipervisores, incluindo distribuições Linux (como RHEL/CentOS e Ubuntu), Windows Server, VMware ESXi e FreeBSD, através dos drivers e pacotes de software OFED (OpenFabrics Enterprise Distribution) e WinOF-2 .
