Gbic QSFP28 100G 10KM 1310NM LR4 DUPLEX LC SM - Aztech

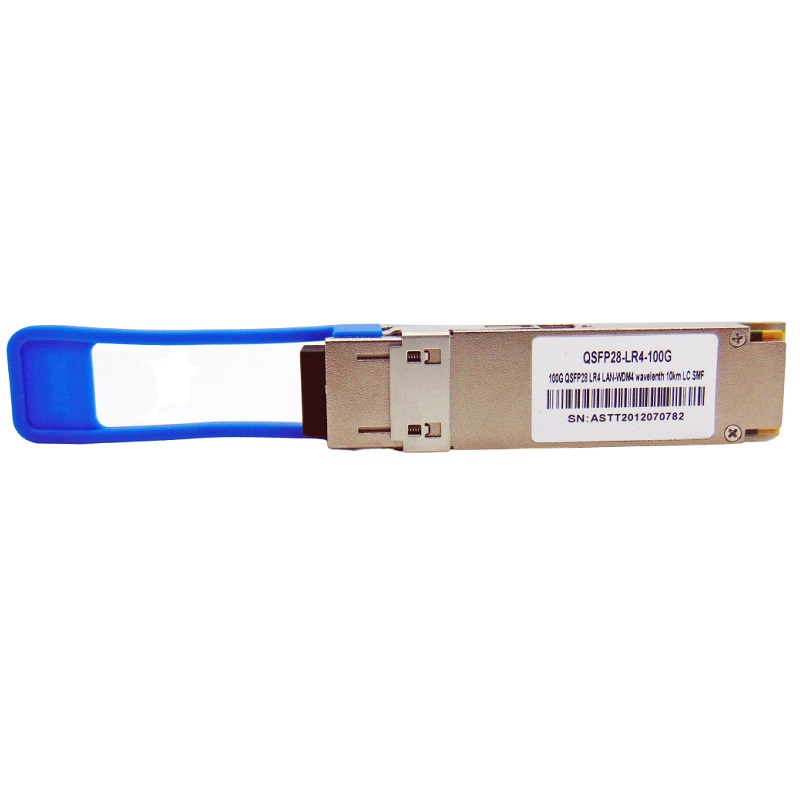

O transceptor óptico Aztech QSFP28 100G LR4 é um módulo hot-pluggable de alta densidade projetado para comunicações ópticas de longo alcance, fornecendo uma taxa de transferência de dados de 100 Gigabits por segundo (Gbps) em distâncias de até 10 quilômetros sobre um par de fibra monomodo (SMF) com conectores Duplex LC. Este módulo implementa o padrão Ethernet 100GBASE-LR4, conforme definido pela cláusula 88 do IEEE 802.3, sendo também plenamente compatível com os acordos de múltiplas fontes (MSA) QSFP28, incluindo as especificações SFF-8665 e SFF-8636.

**Arquitetura e Princípio de Operação**
A arquitetura do transceptor é baseada em tecnologia LAN-WDM (Wavelength Division Multiplexing). O módulo converte quatro canais elétricos de entrada, cada um operando a uma taxa de linha de 25.78 Gbps no formato de modulação NRZ (Non-Return-to-Zero). Estes sinais elétricos de 25G são convertidos em quatro sinais ópticos independentes, com comprimentos de onda centralizados e espaçados dentro da banda de 1310 nm. Os comprimentos de onda específicos para transmissão são 1295.56 nm, 1300.05 nm, 1304.58 nm e 1309.14 nm. Um multiplexador óptico interno (MUX) combina estes quatro feixes em uma única fibra para transmissão. No lado receptor, um desmultiplexador (DEMUX) separa o sinal óptico composto recebido de volta nos quatro comprimentos de onda individuais, que são então convertidos em sinais elétricos. Esta operação de multiplexação bidirecional permite a transmissão full-duplex de 100G utilizando apenas um par de fibras.

**Componentes Ópticos e Especificações Elétricas**
O módulo Aztech emprega uma combinação avançada de componentes ópticos para garantir o desempenho e a confiabilidade ao longo de 10 km. O transmissor normalmente utiliza um conjunto de lasers EML (Electro-absorption Modulated Laser) ou DFB (Distributed Feedback) resfriados, organizados para os quatro comprimentos de onda LAN-WDM, formando o TOSA (Transmitter Optical Sub-Assembly). O receptor integra um ROSA (Receiver Optical Sub-Assembly) baseado em fotodiodos PIN (Positive-Intrinsic-Negative) para cada canal, oferecendo alta sensibilidade.
O módulo opera com uma única fonte de alimentação de +3.3V e possui um consumo de energia máximo típico de 3.5 watts. O intervalo de temperatura operacional para a versão padrão é de 0°C a 70°C, garantindo estabilidade em ambientes de data center e enterprise.

**Parâmetros de Desempenho Óptico**
Os parâmetros de transmissão e recepção são críticos para a integridade do enlace:
*   **Potência Óptica Média de Transmissão (por lane):** Entre -4.3 dBm e +4.5 dBm.
*   **Sensibilidade Média do Receptor (por lane):** Melhor que -10.6 dBm.
*   **Sobrecarga do Receptor:** Até +5.5 dBm.
*   **Orçamento Óptico:** O módulo fornece um orçamento óptico mínimo garantido de 6.3 dB, o que é adequado para alcançar 10 km em fibra monomodo com atenuação típica.

**Interface e Monitoramento**
O transceptor apresenta uma interface elétrica de 38 pinos para conexão com o switch ou roteador host, e uma interface óptica duplex LC/UPC para conexão com cabos de fibra monomodo padrão. Uma característica essencial é o suporte integrado a funções de monitoramento digital de diagnóstico (DDM/DOM) conforme definido pelo MSA QSFP28. Através da interface I2C, é possível monitorar em tempo real parâmetros de operação como temperatura do módulo, tensão de alimentação, potência óptica transmitida e recebida para cada canal, permitindo a gestão proativa e a solução de problemas da rede. O módulo também suporta o mecanismo de Correção de Erros Direta (FEC) no host, contribuindo para a melhoria da qualidade do enlace.

**Conformidade e Aplicações**
O Aztech QSFP28 100G LR4 é projetado para conformidade com normas internacionais de segurança e qualidade, incluindo CE, RoHS, e FDA Laser Class 1. Sua aplicação primária é em links Ethernet 100G de longo alcance, sendo ideal para interconexões entre data centers, backbone de campus universitários e corporativos, núcleo de redes de operadoras de telecomunicações e redes de computação de alto desempenho (HPC). A Aztech complementa o produto com serviços de garantia e suporte técnico especializado, assegurando compatibilidade e desempenho em ambientes de rede multi-vendor.

Garantia de 2 anos.
