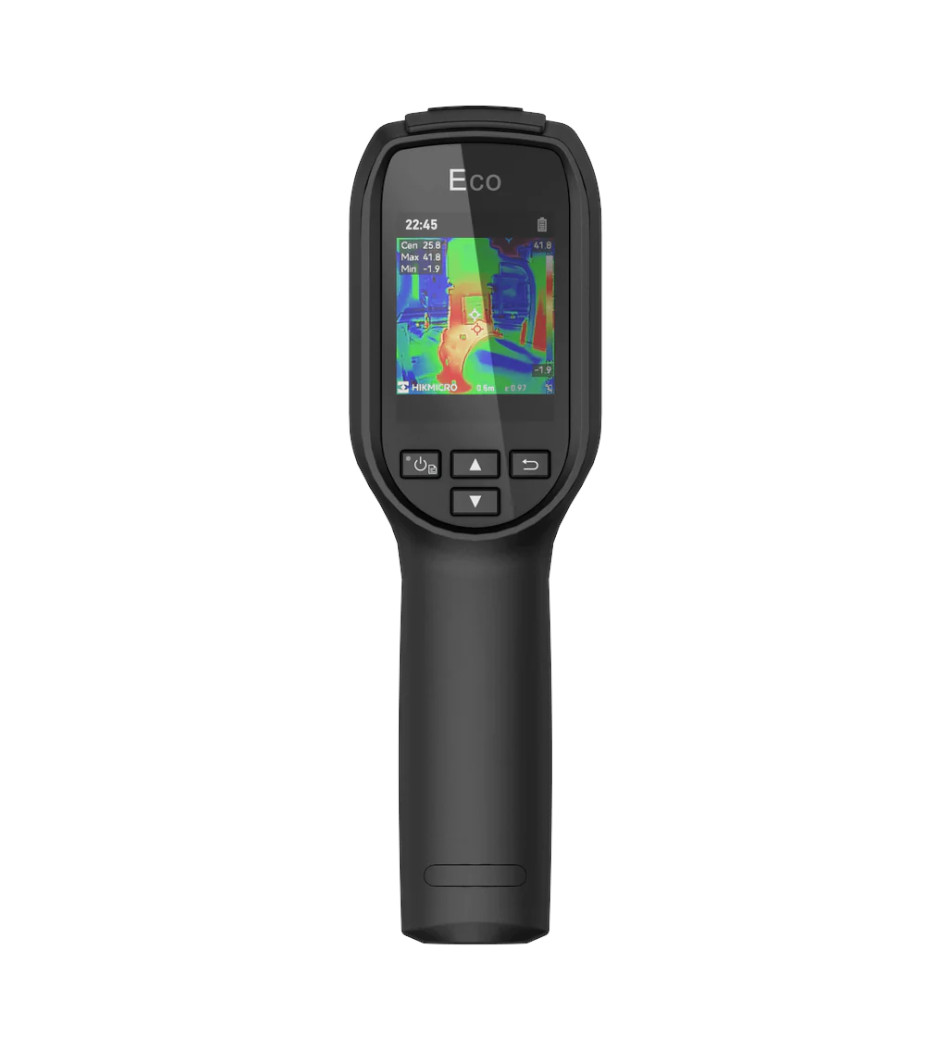

Camera térmica portátil Division termográfica ECO - HM-TP30-1AQF-Eco

A HIKMICRO ECO é uma câmera termográfica portátil projetada para inspeções de manutenção preditiva, diagnóstico elétrico e análise de eficiência energética em campo. O dispositivo combina um detector de imagem térmica com uma lente grande angular fixa e operação sem foco, priorizando a agilidade de varredura em detrimento da complexidade de ajuste manual.

Análise Técnica

O núcleo do sistema é um detector de plano focal não resfriado de óxido de vanádio com resolução nativa de 96 × 96 pixels (9.216 pixels) . A HIKMICRO implementa a tecnologia SuperIR, um algoritmo de aprimoramento que eleva a resolução de exibição para 240 × 240 pixels (57.600 pixels) durante a visualização ao vivo e captura, mitigando a limitação do sensor de baixa resolução .

A sensibilidade térmica é especificada em NETD inferior a 50 mK a 25 °C, valor que permite detectar variações mínimas de temperatura, essenciais para identificar anomalias incipientes em componentes elétricos ou isolamento . A frequência de atualização de 25 Hz garante que a imagem em movimento permaneça fluida, sem o atraso perceptível comum em câmeras de menor taxa .

A lente é fixa com comprimento focal de 1,35 mm e abertura F1.0, proporcionando um campo de visão de 50° × 50° . Esse ângulo amplo permite escanear grandes superfícies rapidamente, como painéis elétricos ou paredes inteiras, para localizar pontos de calor ou infiltração . A operação é "focus free" (sem foco), o que significa que a imagem permanece nítida de 0,1 metro ao infinito, eliminando a necessidade de ajuste manual durante a inspeção .

A faixa de medição cobre de -20 °C a 550 °C, com precisão de ± 2 °C ou ± 2% da leitura (em ambiente a 25 °C, para objetos acima de 0 °C) . Ferramentas de medição incluem ponto central, rastreamento de ponto quente e ponto frio, permitindo identificar instantaneamente anomalias térmicas .

O armazenamento interno é de 4 GB em memória flash eMMC, com capacidade para aproximadamente 30.000 imagens térmicas radiométricas em formato JPEG ou cerca de 20 horas de vídeo MP4 (dependendo do modelo) . A bateria de íons de lítio integrada de 3350 mAh oferece autonomia de até 8 horas de operação contínua .

A interface inclui uma tela LCD de 2,4 polegadas com resolução de 240 × 320, operada por botões físicos . A conectividade USB Type-C é utilizada para carregamento e transferência de dados .

Especificações Técnicas

Módulo Térmico
Sensor: VOx (óxido de vanádio) não resfriado, plano focal
Resolução nativa: 96 × 96 (9.216 pixels)
Resolução SuperIR: 240 × 240 (57.600 pixels)
Sensibilidade (NETD): < 50 mK (@ 25 °C, F#=1.0)
Faixa espectral: 7,5 a 14 µm
Frequência de imagem: 25 Hz
Lente: 1,35 mm, F1.0, foco livre
Campo de Visão (FOV): 50° × 50°
Razão Distância-Ponto (D:S): 112:1
IFOV: 8,89 mrad
Distância mínima de foco: 0,1 m (0,33 ft)

Exibição de Imagem
Tela: LCD 2,4 polegadas (240 × 320 pixels)
Modos de imagem: Térmico (ECO); Térmico/Fusão/Visual (ECO-V)
Paletas de cores: Branco Quente, Preto Quente, Arco-Íris, Arco-Íris de Ferro, Vermelho Quente, Fusão

Medição e Análise
Faixa de temperatura: -20 °C a 550 °C
Precisão: Máx. (± 2 °C, ± 2%) @ 25 °C ambiente
Ferramentas de medição: Ponto central, Ponto quente, Ponto frio
Nível e extensão: Automático/Manual

Armazenamento e Comunicação
Mídia: Memória flash interna de 4 GB
Capacidade: Aprox. 30.000 imagens
Interface: USB Type-C
Wi-Fi: Suportado (para transferência via HIKMICRO Viewer)

Alimentação
Bateria: Íons de lítio recarregável de 3350 mAh
Tempo de operação: Até 8 horas
Tempo de carregamento: Aprox. 3 horas

Geral
Nível de proteção: IP54
Resistência a quedas: 2 m (6,56 ft)
Temperatura de operação: -10 °C a 50 °C
Temperatura de armazenamento: -40 °C a 70 °C
Peso: Aprox. 290 g
Dimensões: 196 × 117 × 59 mm
Montagem: Tripé UNC ¼"-20
Laser: Sim, Classe II
